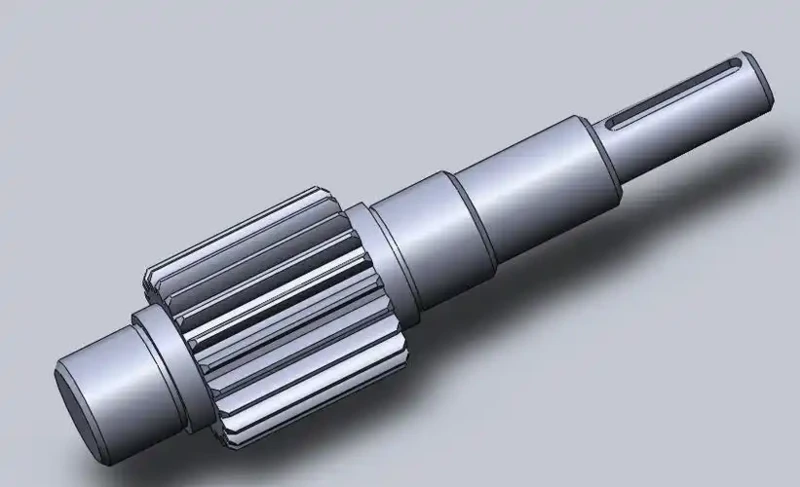

ประเด็นสำคัญของกระบวนการผลิตเพลาเกียร์

คุณภาพการผลิตเพลาเกียร์ส่งผลโดยตรงต่อความแม่นยำในการส่งกำลังและอายุการใช้งาน กระบวนการหลักเกี่ยวข้องกับการเตรียมชิ้นงานเปล่า การสร้างพื้นผิวฟัน การอบชุบด้วยความร้อน และการตัดเฉือนที่มีความแม่นยำ ซึ่งต้องการความสมดุลระหว่างประสิทธิภาพและความแม่นยำ

1. การเตรียมการเปล่า: กระบวนการตีขึ้นรูปและการทำให้เป็นมาตรฐาน

การตีขึ้นรูป: การตีขึ้นรูปด้วยความร้อนยังคงเป็นกระบวนการหลัก เหมาะสำหรับเพลาขั้นบันไดที่ซับซ้อน เทคโนโลยีการรีดลิ่มซึ่งมีความแม่นยำสูง ใช้วัสดุน้อยที่สุด และมีประสิทธิภาพสูง กำลังได้รับการส่งเสริมในการกัดเพลา โดยเฉพาะอย่างยิ่งสำหรับการผลิตจำนวนมาก

การทำให้เป็นมาตรฐานด้วยความร้อนคงที่: สำหรับเหล็กกล้าเกียร์ เช่น 20CrMnTi การทำให้เป็นมาตรฐานด้วยอุณหภูมิความร้อนจะเข้ามาแทนที่การทำให้เป็นมาตรฐานแบบดั้งเดิม เพื่อแก้ไขปัญหาที่เกิดจากการระบายความร้อนที่ไม่สม่ำเสมอ เช่น การแปรผันของความแข็งและความไม่เป็นเนื้อเดียวกันของโครงสร้างระดับจุลภาค จึงทำให้ประสิทธิภาพการตัดเฉือนมีความเสถียรและลดการเสียรูปของการบำบัดความร้อน

2. การกลึงพื้นผิวฟัน: เทคโนโลยีการตัดและการปรับปรุงประสิทธิภาพ

การกลึง: เครื่องกลึง CNC ทำการตัดเฉือนเส้นผ่านศูนย์กลางรู ปลายหน้า และเส้นผ่านศูนย์กลางภายนอกทั้งหมดได้ในการตั้งค่าเดียว ช่วยให้มั่นใจในความตั้งฉากและความสม่ำเสมอของมิติ ลดการลงทุนในอุปกรณ์ และเพิ่มประสิทธิภาพทางเศรษฐกิจของการผลิตจำนวนมาก

การเจียระไน/การขึ้นรูป: อุปกรณ์ทั่วไปยังคงมีความโดดเด่น เมื่อรวมกับเครื่องมือเคลือบ (อายุการใช้งานเพิ่มขึ้นมากกว่า 90%) เพื่อลดการเปลี่ยนเครื่องมือและความถี่ในการลับคม เทคโนโลยีการโกนแนวรัศมีซึ่งเป็นที่รู้จักในด้านโปรไฟล์ที่ยืดหยุ่นและประสิทธิภาพสูงนั้นถูกนำมาใช้กันอย่างแพร่หลายในการผลิตเกียร์จำนวนมากในยานยนต์

3. การอบชุบด้วยความร้อนและการตัดเฉือนที่แม่นยำ: การประกันประสิทธิภาพและความแม่นยำ

การเติมคาร์บอนและการชุบแข็ง: เกียร์ต้องผ่านการเติมคาร์บอนและการชุบแข็งเพื่อให้ได้ความแข็งแรงสูงและทนต่อการสึกหรอ อุปกรณ์อบชุบด้วยความร้อนที่มีความเสถียรถือเป็นสิ่งสำคัญสำหรับผลิตภัณฑ์ที่ไม่จำเป็นต้องทำการเจียรหลังอบด้วยความร้อน

การเจียรขั้นสุดท้าย: การเจียรรูด้านใน ปลายหน้า และเส้นผ่านศูนย์กลางเพลาหลังการอบชุบ ช่วยลดการเสียรูป ปรับปรุงความแม่นยำของมิติและความคลาดเคลื่อนทางเรขาคณิต และรับประกันความแม่นยำในการส่งผ่าน

4. ลอจิกกระบวนการ: ความแม่นยำแบบก้าวหน้าตั้งแต่ผลิตภัณฑ์เปล่าไปจนถึงผลิตภัณฑ์สำเร็จรูป

การตีขึ้นรูปเปล่า (การสร้างรูปร่าง) → การทำให้เป็นมาตรฐานด้วยอุณหภูมิคงที่ (เพิ่มประสิทธิภาพการตัดเฉือน) → การกลึง / การกลิ้ง / การเจียร (การสร้างพื้นผิวฟัน) → การอบชุบด้วยความร้อน (เพิ่มประสิทธิภาพ) → การเจียร (การควบคุมความแม่นยำขั้นสุดท้าย) แต่ละกระบวนการเชื่อมโยงถึงกัน ทำให้เกิดความสมดุลระหว่างประสิทธิภาพและคุณภาพผ่านการเพิ่มประสิทธิภาพกระบวนการ

แกนหลักของการประมวลผลเพลาเกียร์อยู่ที่การควบคุมความแม่นยำผ่านกระบวนการที่ได้มาตรฐานและการเพิ่มประสิทธิภาพด้วยเทคโนโลยีขั้นสูง ซึ่งเป็นรากฐานที่เชื่อถือได้สำหรับระบบส่งกำลังที่มีความแม่นยำสูง-
